En undervattensmina eller spaningssensor placerad på havsbotten kan detektera ett fartyg genom att det påverkar det lokala jordmagnetiska fältet med sin magnetiska signatur.
Avancerat skydd mot magnetutlösta hot
Minskydssystem
Polyamps minskyddssystem skyddar fartyg och ubåtar mot sjöminor och torpeder som reagerar på förändringar i det lokala magnetfältet. Genom att generera ett motriktat magnetfält i tre dimensioner minskar systemen fartygens magnetiska signatur med upp till 95 %. Det gör det svårare för minor att hitta en triggerpunkt och bidrar till ökad överlevnadsförmåga i marina operationer.
Varje system bygger på ett väldimensionerat slingsystem styrt av separata strömförstärkare och övervakas med hjälp av programvaran SWECADE©, som hanterar mätning, analys och optimering.
Minskydd på fartyg och ubåtar
När fartygets signatur detekteras och analyseras triggas torpeden eller minan, alternativt skickas en position (gäller främst ubåtar) och en kategorisering.

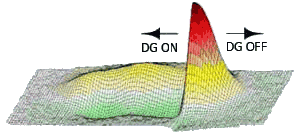

För att minimera denna signatur är örlogsfartyg och ubåtar utrustade med minskydd som skapar ett motriktat magnetfält i tre dimensioner för att signaturen skall minimeras. Med två magnetometrar som mäter det jordmagnetiska fältet och ett väldimensionerat minskydd, kan signaturen minskas med 90-95% av ursprunglig nivå. En annan effekt är att signaturen får en plattare struktur som gör det svårt för en bottenmina eller torped att hitta en triggerpunkt. För att uppnå detta har Polyamp en mät- och analysprogramvara, SWECADE©. Minskydssystem behövs på alla typer av fartyg från omagnetiska GRP/CF skrov för minröjning, rostfria och metalliska skrov. Aluminiumskrov är dock inte att rekomendera för ögonblicket.
Minskydd är också en viktig del av fartygets övergripande skyddssystem, särskilt i moderna marina operationer där hoten blir allt mer sofistikerade. Genom kontinuerlig kalibrering och anpassning av minskyddet kan man säkerställa optimal effekt, även vid förändringar i last eller geografisk position. Dessutom bidrar ett effektivt minskydd till att förlänga livslängden på andra känsliga system ombord, då elektromagnetisk påverkan minimeras. Med tanke på den ökande betydelsen av elektromagnetisk signaturhantering i marina sammanhang är det tydligt att minskydd inte bara är en tilläggsfunktion, utan en nödvändig del av fartygens överlevnadsförmåga.
Minskydd för nya och befintliga fartyg
Polyamp har levererat över 60 minskyddssystem till fartyg och ubåtar över hela världen – från små patrullfartyg till ett av världens största hangarfartyg. Vi erbjuder både installation av nya system och modernisering av äldre, inklusive uppgradering av lösningar från andra leverantörer.
Vi stödjer allt från slingdesign till systemanpassning för olika skrovtyper, inklusive stål, rostfritt och kompositmaterial. Aluminiumskrov rekommenderas inte i dagsläget.
Systemkomponenter och teknik

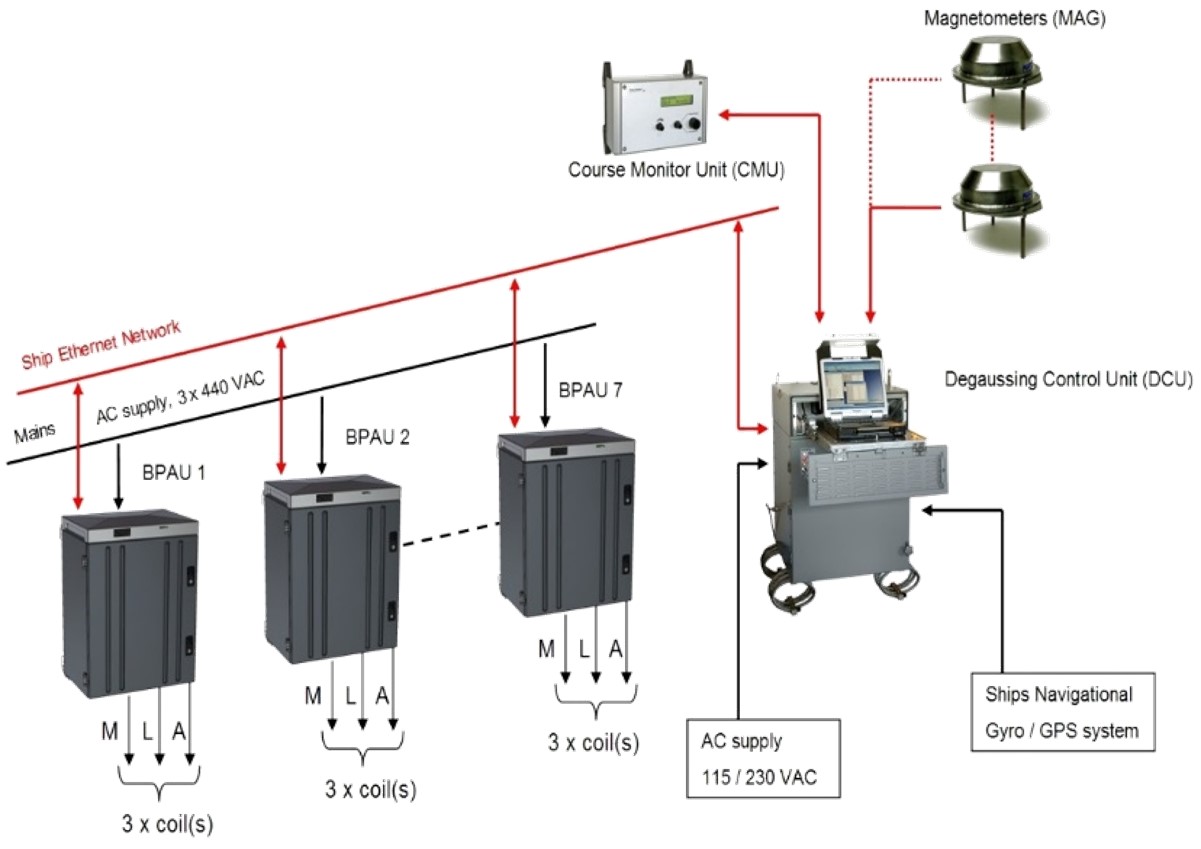

Minskydssystemen från Polyamp består av:
- Magnetometrar – för realtidsmätning av det jordmagnetiska fältet
- Slingor i tre axlar – installerade vertikalt, longitudinellt och transversalt längs skrovet
- Strömförstärkare – kan placeras centraliserat eller distribuerat nära respektive slinga
- Automatisk redundanskoppling – säkerställer fortsatt drift vid fel i enskild förstärkare
- SWECADE© – analys- och styrprogramvara som optimerar systemets prestanda
Genom att styra varje slinga individuellt förbättras signaturreduktionen och kalibreringstiden vid mätstation minskar markant.
Fördelar med Polyamps minskyddssystem
- Upp till 95 % minskning av magnetisk signatur
- Optimerad signaturprofil för att undvika triggerpunkter
- Drift i temperaturspann från -25 till +70 °C
- Anpassning för stål-, rostfria- och kompositskrov
- Automatiserad styrning och analys via SWECADE©
- Möjlighet att modernisera befintliga system
Vanliga frågor
Minskyddssystem
Vilka fartygstyper kan använda minskyddssystem?
Alla typer av fartyg som kan påverka det lokala magnetfältet – från minröjningsfartyg till hangarfartyg och ubåtar.
Erbjuder ni endast nya system, eller också uppgraderingar?
Vi levererar både nya system och moderniserar befintliga – även äldre installationer från andra leverantörer.
Vad är syftet med att använda flera slingor?
Genom att installera slingor i tre axlar kan magnetfältet reduceras i alla riktningar, vilket gör signaturen mer homogen och svår att detektera.
Hur påverkar minskyddssystemet andra system ombord?
Genom att reducera elektromagnetisk påverkan bidrar systemet till ökad livslängd och stabilare drift för känslig elektronik.
Vad är SWECADE©?
Det är vår egenutvecklade mjukvara för mätning, analys och styrning av elektromagnetiska signaturer.
Polyamp är teknologiskt ledande och är ett av de få företagen i världen med ett helhetsgrepp för hanteringen av den magnetiska signaturen på fartyg och ubåtar.
Vi har idag levererat över 60 minskyddssystem med tredimensionella slingsystem, runt om i hela världen.
Vi har installerat minskydd på allt från små fartyg till ett av världens största hangarfartyg, samt på konventionella ubåtar. Polyamp har även moderniserat ett antal minskyddssystem, även från andra leverantörers gamla installationer.
Vi kan supporta ett varv med komplett slingdesign mot ett signaturkrav från stål till kompositskrov (omagnetiskt). Polyamp erbjuder flera typer av strömförstärkare för installation på olika klasser av fartyg. Placeringen av strömförstärkare kan antingen centraliseras ombord eller distribueras nära slingan i fartyget. Genom att försörja varje slinga med en individuell strömförstärkare uppnås en förbättrad signaturprestanda. Det minskar även kalibreringstiden i mätstationen jämfört med när man har ett fåtal centraliserade strömförstärkare. Vi har även tagit fram system för automatisk redundanskoppling om en förstärkare rapporterar felfunktion.
